特點
● 高帶寬 (CV 到 CV) - 370MHz (-3dB)。
● 雙格式 - 1:10復合視頻，帶立體聲音頻和 1:10 s-視頻 (Y/C)，
帶立體聲音頻。
● 數字梳狀濾波器，內置雙向格式轉換 - 1:20 DA（10路復合
和帶立體聲音頻的10路 Y/C ）輸入可以是復合視頻，也可以
是S-視頻(Y/C)。
● 附加的輸出轉換接頭 - 對復合視頻和 S-視頻 (Y/C)，都有一個
專用的格式轉換輸出。
● 環路輸入。
● 視頻 AC/DC 耦合可選。
● 標準的 19”機架安裝尺寸 - 2U。 |

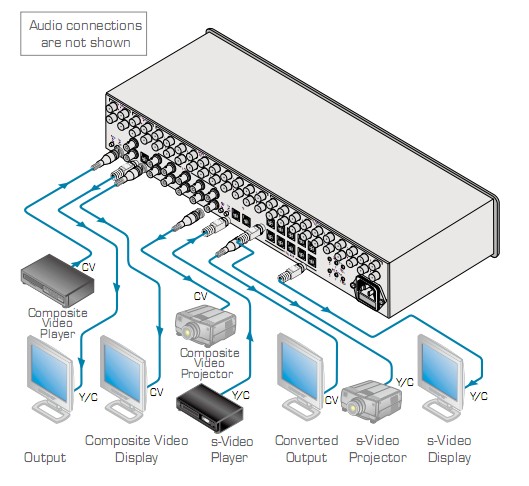

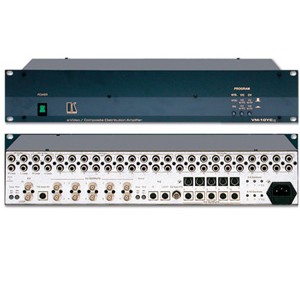

VM-10YCxl 是一款獨特的雙格式 1:10 分配放大器，用于帶非平衡立體聲音頻的
復合視頻和S-視頻 (Y/C) 信號。它可處理復合和 S-視頻 (Y/C) 二種信號， 并內
置高品質的格式轉換器，十分靈活。 |
 |
技術參數
輸入： 1路環路復合視頻, 1Vpp/75Ω BNC接頭;
1路環路 (Y), 1Vpp/75Ω, (C) 0.3Vpp/75Ω
4-pin接頭;
2 路非平衡立體聲音頻環路
1Vpp/50kΩ RCA接頭
輸出： 10+1 路復合視頻, 1 Vpp/75Ω BNC接頭;
10+1 Y/C, Y=1Vpp/75Ω, C=0.3 Vpp/75Ω
4-pin 接頭;
2x10 非平衡立體聲音頻,
1Vpp/150Ω RCA 接頭
視頻帶寬 (-3dB)： 370MHz (復合到復合)
音頻帶寬 (-3dB)： 100kHz.
微分增益： 0.05%.
微分相位： 0.15Deg.
K-系數： <0.05%.
視頻信噪比： 75.5dB.
音頻信噪比： 80dB, 1Vpp 未加權
視頻串?dāng)_： -61dB @5MHz.
非線性： 0.1%.
控制：
耦合:
Y/C 到 Y/C 或復合, 復合到復合或 Y/C,
PAL/NTSC 程序開關
DC 或 AC (視頻); 輸入AC, 輸出DC
(音頻)
音頻 THD： 0.046% @1kHz.
二次諧波： 0.003% @1kHz.
電源： 230V AC, 50/60Hz (115V USA), 14VA.
視頻最大輸出電平： 2.2Vpp, 復合
音頻最大輸出電平： 26.5Vpp.
音頻串?dāng)_： -85dB @1kHz.
尺寸： 19” x 7” x 1U W, D, H, 可機架安裝
重量： 約3.8kg (8.4lbs).
附件： 電源線, 安裝支架 |
| |
|
