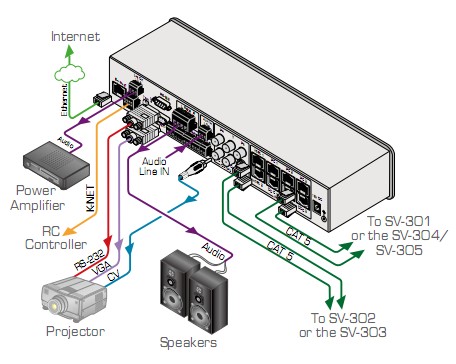

SummitView™ SV-551 處理器/切換器是用于音頻和視頻信號分配
和房間控制系統的核心。從一個或多個墻插房間控制器，SV-551
以原信號格式將多達5個音頻和視頻信號源切換到一個大屏幕的
顯示器上，放大音頻信號到一對揚聲器上，并控制房間里設備，
如照明和屏幕 。 |
● 視頻輸入 - 總共5 路，通過CAT 5來自5個墻插的 8 RJ-45 ， 3 計算機圖像或分量
視頻，3 DDC 和 2 復合或 s-視頻
● 視頻輸出 - 15-pin HD (計算機圖像視頻), 3 RCAs (分量視頻), 2 RCAs ( 2 復合視
頻) 和 4-pin (用于 s-視頻)
● 音頻 - S/PDIF 或非平衡立體聲音頻 (來自墻插輸入模件) 輸出到 (帶備選的音調控
制) 平衡放大立體聲音頻揚聲器輸出以及一音頻線路輸出，音頻采用接線端子連接
● AUX 音頻輸入 - 在線路電平上混入額外的音頻源，如麥克風
● 音頻輸出 - 1 立體聲揚聲器和 1 監視器
● 靈活的控制選項 - SummitView™ 控制器 (RC-62 & RC-63) 通過 K-NET™ 通道，
還支持: 以太網，10V 音量控制和前面板切換
● K-NET™ 控制通道 - 通過一單個電纜向墻插控制器提供電源和控制數據
● 電源連接系統 - SV-551 通過 CAT 5 電纜向墻插輸入裝置提供電源
● 控制端口 - 通過 2 RS-232, 1 RS-485, 1 IR, 2 繼電器和以太端口控制 AV 設備
● 克萊默現場控制 Site-CTRL™ 兼容 - 使用克萊默 Site-CTRL 軟件通過以太網端
口來實現網絡遠程控制和管理
● 遠程音量控制 - 從 RC-63 或其他兼容的控制器調節音量（線路與揚聲器 ）
● 內部時鐘 - 重現任務時刻，為經濟運行而設定系統關閉定時器，和其他
● 1 USB - 用于編程
● 安裝選項 - RK-551 19” 機智箱配件，或安裝在 SV-1 內的，用于天花板固定投
影儀的固定件
特點 |
 |
技術參數
輸入: 1 AUX 立體聲， 3-pin 接線端子
2 視頻 (CV and Y/C); 3 PC (XGA and Y, Pb, Pr);
3 DDC (外部顯示) RJ-45 接頭
輸出: 1 揚聲器立體聲， 4-pin 接線端子
1 投影儀 (XGA),15-pin HD 計算機圖像視頻接頭
1 Y, Pb, Pr 3,RCA 接頭
2 復合視頻， RCA 接頭
1S-視頻， 4-pin 接頭， 3 DDC (雙向的輸入輸出， 按
要求) RJ-45 接頭； 10V 音量
2 繼電器， 接線端子 (36V AC 或 DC, 2A, 60V AC
最大， 無電感負載), RS-232,和 RS-485,3-pin 接線
端子； IR OUT,2-pin 接線端子
最大輸出電平: 視頻: CV 和 Y/C: 3.3Vpp; XGA 和 Y, Pb, Pr 1.4
到 2Vpp; 音頻: 2x10W 4Ω 揚聲器
帶寬 (-3dB): 視頻: CV 和 Y/C: 85MHz, XGA 和 Y, Pb, Pr
135MHz; 音頻: 20Hz到 20kHz
微分增益: 0.5%
微分相位: 0.2Deg
K-系數: 0.4%
信噪比: 視頻: 62dB; 音頻: 60dB
控制: IR, RS-232, RS-485, 以太網, K-NET
耦合: 視頻: DC; 音頻: 輸入: AC; 輸出: DC.
音頻 THD + 噪音: 0.7%
音頻二次諧波: 0.2%
電源: 12V DC, 5A 臺式電源適配件
尺寸: 27.78cm x 7.65cm x 4.36cm
(10.94” x 3.01” 1.72”) W, D, H
重量: 0.65kg (1.43lbs) 大約
備選件: 電源支持， 一對可分離機架安裝件和架
子， RK-551(在19”機箱內， 安裝在SV-1內部) |
|
