特 點
帶寬 ● - 0.5dB到5MHz
基于信號標準的解碼選項 ● - 解碼525-線性號到NTSC 3.58
或NTSC4.43,以及解碼625-線信號到PAL-B/M/N與CAM
環回模擬同步輸入 ●
靜幀 ●
控制選擇 ● - 前面板，RS-232
可選的同步信號終端 ●
內置時基校正器 ● - 處理同步不穩定的視頻信號
時基控制 ● - SCH相位與同步相位
前面板鎖定 ●
全球通用電源 ● - 100-240V AC.
標準19”機箱固定尺寸 ● - 1U，包括機箱支架。 |

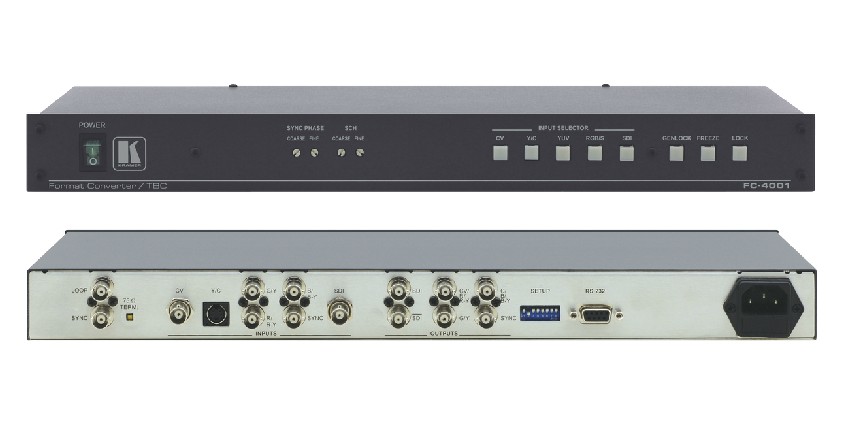

FC-4001是一款高性能廣播級質量的用于模擬和數字信號的通用視頻
轉碼器。把一路復合視頻, s-Video (Y/C), 分量視頻 (RGB/S) 或 SDI 視
頻信號轉換成 2路 SDI 和分量或復合和s-Video (Y/C) 視頻信號。 |
 |
技術參數：
輸入： 1復合視頻: 1 Vpp/75Ω,BNC接頭；1 YC: 1
Vpp/75Ω (Y), 0.3Vpp/75Ω (C) ，4-pin 接頭; 1分
量: Y/R-Y/B-Y (1Vpp/0.7Vpp/0.7Vpp)/75Ω (或
RGB/S) , BNC接頭; 1 SDI: SMPTE-259M, ITU-R
BT.601, BNC接頭; 1 SYNC (同步鎖定): 環回
75Ω/Hi-Z, BNC接頭.
輸出： 1復合視頻,BNC 接頭1 Vpp/75Ω; 1 YC 視頻2 BNC
接頭: Y 1 Vpp/75Ω, 和C 0.3Vpp/75Ω; 1分量或
RGB/S視頻,BNC接頭1Vpp/0.7Vpp/0.7Vpp/75Ω;
1 SYNC,BNC 接頭; 2 SDI: SMPTE-259M, ITU-R
BT.601 ,BNC接頭.
視頻標準： PAL-B/D/G/H/I/M/N, NTSC-3.58/4.43, SECAM.
數字解析： 10比特.
帶寬： -0.5dB到5MHz.
微分增益： 1%.
微分相位： 1Deg.
K-系數： 1%.
信噪比： 63dB.
亮度非線性： 1%.
色度/亮度延遲： 1毫微秒.
控制： 前面板,RS-232; SCH相位, SYNC相位, H 偏
移，穩定，面板鎖定
電源： 230V AC, 50/60Hz (115V AC, USA), 14VA.
尺寸： 19” x 7” x 1UW, D, H, 機箱固定
重量： 約2.6kg (5.7lbs) .
附件： 電源線，適配器，機箱支架 |
|
